Meteo sats activos

Satélites meteorológicos activos em APT/LRPT, última actualização:

NOAA 15 137.620 (APT) on good.
NOAA 17 137.500 (APT) on No images

NOAA 18 137.9125 (APT) on good
NOAA 19 137.100 (APT) on good
Metop-A 137.100 (LRPT) off

Meteor M N1 137.100 (LRPT) sporadic

Para informação mais detalhada sobre estas e outras missões espaciais dedicadas à meteorologia, vale a pena uma visita ao weather-satellite-reports, no Yahoo Groups.

fonte: Douglas Deans via weather-satellite-reports

imagem: MEK

Meteor-M de volta no ar

O satélite meteo russo Meteor-M está a emitir LRPT de novo, na frequência 137.100Mhz, de acordo com noticias veiculadas em listas e websites da especialidade.



fonte: HearSat

imagem: Gunter´s Space Page

Imagens NOAA

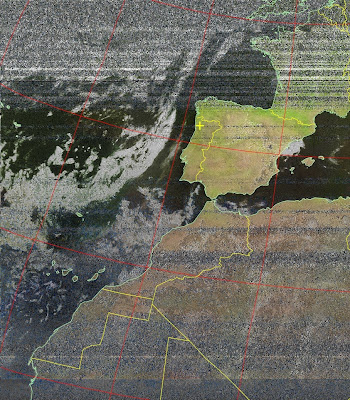

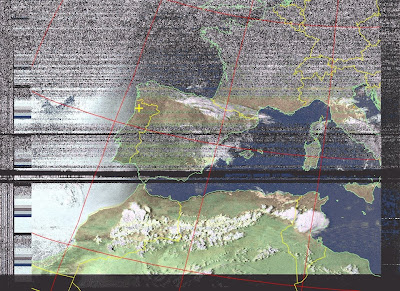

Há umas semanas atrás decidi receber, ainda que precariamente, algumas imagens metereologicas através dos NOAA, em 137 MHz. Utilizei o IC-706MKIIG (FM normal) e uma antena magnética na varanda. Eis os resultados:

Dundee Satellite Receiving Station

A Universidade de Dundee, na Escócia, disponibiliza imagens dos satélites meteorológicos NOAA, SeaStar, Terra e Aqua. O acesso às imagens carece de um registo gratuito que pode se efectuado na página http://www.sat.dundee.ac.uk/registerql.html

NOAA-18 com frequência alterada

Desde o dia 16 de Agosto que o NOAA-18 alterou a frequência de recepção dos 137,9125 para os 137,1000. Há muitos receptores que não tem cristais para os 137.1000, pelo que devem contactar os representantes dos mesmos.



Também o NOAA-12 está definitivamente desligado desde o dia 10 de Agosto e após 16 anos de serviço.

O NOAA-12 foi lançado em 15 de Maio de 1991.

Informação completa em:

http://www.oso.noaa.gov/poesstatus/spacecraftStatusSummary.asp?spacecraft=18

http://www.oso.noaa.gov/poesstatus/spacecraftStatusSummary.asp?spacecraft=12


Fonte: NOAA

CT2ISG

Imagens NOAA

Algumas imagens recebidas por mim:

NOAA-15













NOAA-17

NOAA-18

Fotos de: CT2ISG

Frequências dos Satélites Meteorológicos

POLARES

NOAA-12 : 137.500 Mhz (APT) - Automática Picture Transmission.
1698.00 (HRPT) - High Resolution Picture Transmission

NOAA-14 : 137.620 Mhz (APT)
1707.00 (HRPT)

NOAA-15 : 137.500 Mhz (APT)
1702.500 (HRPT)

NOAA-16 : 137.620 Mhz (APT)
1698.00 (HRPT)

NOAA-17 : 137.620 Mhz (APT)
1707.00 (HRPT)

NOAA-18 : 137.9125 Mhz (APT)

Satélites Meteorológicos

Hoje em dia, qualquer computador permite que os sinais dos satélites meteorológicos possam ser recebidos individualmente nas nossas casas. Recorrendo a um dos muitos programas existentes, estes sinais são descodificados com um simples computador adicionado a um interface ou a uma placa de som.

Existem dois tipos de satélites meteorológicos que se podem receber:

Polares e Geoestacionários.

Os satélites de órbita polar, chamada assim por viajarem do pólo norte ao pólo sul, são fáceis de receber. Estes circulam a uma altura de cerca de 700 quilómetros. As suas imagens são de uma extraordinária beleza. Em dias claros é possível avistar perfeitamente rios ou cidades.

Cada satélite visualiza uma imagem com os seus sensores e envia-a para terra na banda de VHF, o que é relativamente fácil de captar. As frequências dos polares estão dentro da banda dos 137 Mhz. As imagens captadas são enviadas a uma velocidade de duas linhas por segundo, o que faz com que leve 9 minutos para se obter uma imagem completa. Uma vez recebida, com um programa adequado podemos ampliar com zoom a zona que mais nos interessa, e imprimi-la. Podemos também, mediante um adaptador conectado ao computador, convertê-la em vídeo, gravá-la e visualisá-la.

O segundo tipo de satélites meteorológicos é o tipo geoestacionário. Estes estão a 36.000 quilómetros do equador da terra, estando sincronizados com ela e rodando com esta uma vez cada 24 horas. Transmitem imagens durante todos os dias do ano e quase durante 24 horas. Um destes satélites é o Meteosat, que emite na banda de 1,6 Ghz e envia os seus sinais em dois canais diferentes. Para captar as suas emissões temos que ter uma parabólica com pelo menos 1 metro de diâmetro e foco central, um iluminador para a banda de 1,6 Ghz e um conversor de sinal para poder captá-lo no receptor.

Download de sofware :

Satsignal:
http://www.david-taylor.myby.co.uk/software/satsignal506.zip

Wxtoimg:
http://www.wxtoimg.com/beta/new.html

WxSat:
http://users.xplornet.com/~konecny/earth/inst259e.exe

NOAA-15

Imagem: AMRAD

Excelente imagem captada por Diogo Ferreira, CT2HPN e Diogo Sentieiro, CT2HEW, durante os testes de uma nova antena portátil de polarização circular.

Saiba mais em http://www.amrad.pt

Outro interessante livro sobre os satélites meteorológicos. O autor é Ralph Taggart, WB8DQT. Mais informações AQUI.

Serviço de imagens METEOSAT

copyright 2007 EUMETSAT

O serviço de imagem METEOSAT pode ser consultado em http://oiswww.eumetsat.org/SDDI/cgi/listImages.pl?m=bnw,a=1,sa=8,pr=BNM,f=1,c=IR_108,se=2,n=12,d=1,v=700,pp=0,t=200703051330

Recepção de Satélites Meteorológicos

Na página de EA4CAX está um artigo interessante acerca da recepção dos sinais de satélites meteorológicos. Lá podemos ver diferentes tipos de antenas e receptores para o efeito. Poderá ser um ponto de partida para quem estiver interessado em receber as imagens meteorológicas via satélite.

O artigo pode ser lido em http://personales.ya.com/ea4cax/EstaMeteosat.htm

Imagens Meteosat do dia

http://www.meteo.be/english/pages/MeteosatEN.html
